Linia do formowania i zaklejania kartonów klapowych: formowanie CT 3000 + zaklejanie klap dolnych CT 302 SD + zaklejanie klap górnych CT 303 SD
To modułowa linia do szybkiego przygotowania kartonów klapowych FEFCO 0201: od automatycznego formowania kartonu, przez zaklejenie spodu, aż po finalne zaklejenie (najczęściej po napełnieniu kartonu). Zestaw sprawdza się w produkcji, logistyce i e-commerce, gdy liczy się powtarzalność, tempo i stabilna jakość zamknięcia.

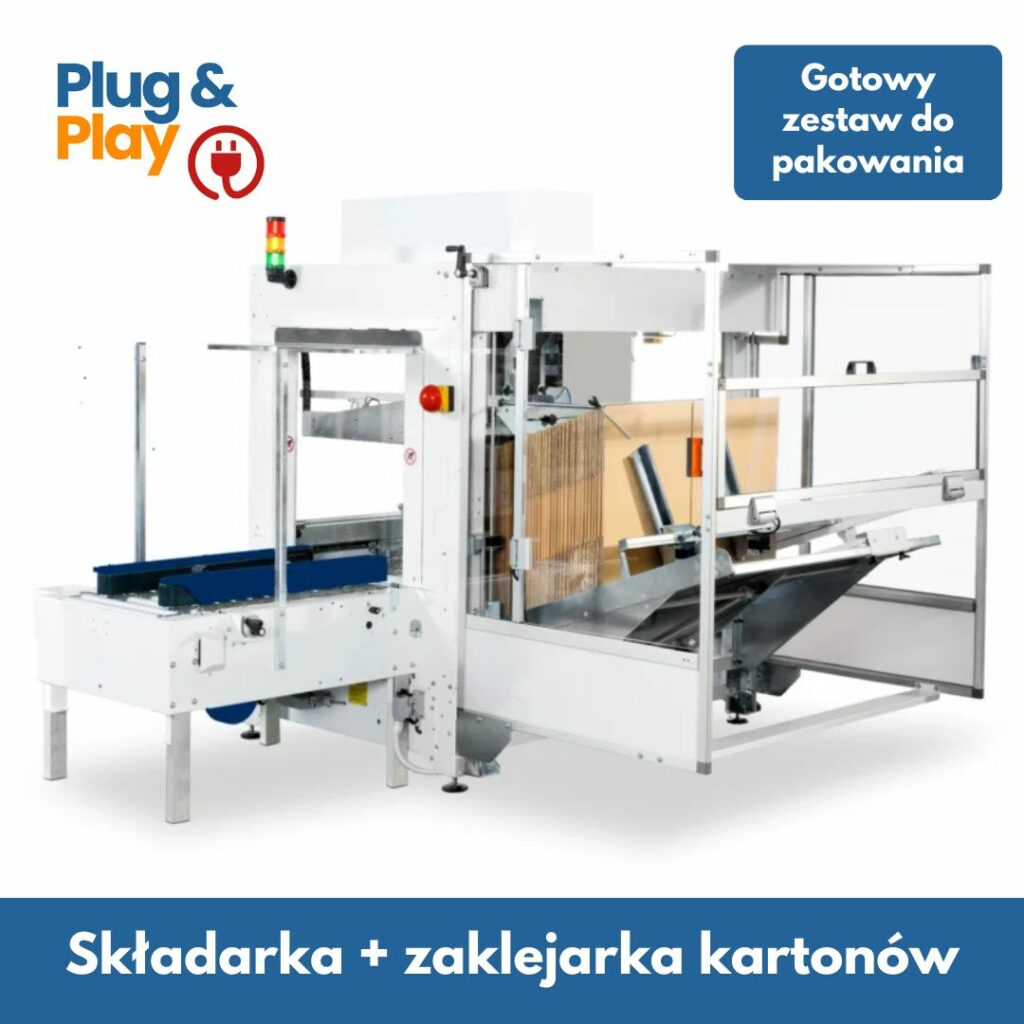

1) Składarka / formierka kartonów CT 3000 – opis i zakres
Automatyczna składarka kartonów, która pobiera wykrojone kartony z magazynka, formuje je i przygotowuje do dalszego procesu (np. zaklejenia spodu i napełniania). Idealna do integracji w linii pakującej – zapewnia stałą powtarzalność formatu i rytm pracy.
Zakres formatów (karton)
- Długość kartonu: 220–600 mm
- Szerokość kartonu: 100–500 mm
- Wysokość kartonu: 150–750 mm
Wydajność i media
- Wydajność: do 900 kartonów/h
- Sprężone powietrze: 6 bar
- Zużycie powietrza: 22 Nl/cykl
- Zasilanie: 400V / 50Hz / 3-ph / 0,4 kW
Wymiary / magazyn / taśma
- Wysokość przenośnika: 650 mm
- Pojemność magazynka: do 130 kartonów
- Taśma: 50 mm (opcja 75 mm)
- Wymiary maszyny (wys. × szer. × gł.): 2030 × 2229 × 2700 mm
- Masa: 515 kg
2) Zaklejarka klap dolnych CT 302 SD – opis i zakres
Półautomatyczna zaklejarka do zaklejania spodu kartonu taśmą. Najczęściej pracuje bezpośrednio na wyjściu ze składarki/formierki, zapewniając równe i powtarzalne zaklejenie. Karton prowadzony jest na bocznych pasach transportowych, co daje stabilność i płynny przejazd.
Zakres formatów (karton) – wersje
- Długość kartonu: 150 – ∞ mm
- Szerokość kartonu: 100–510 mm
- Wysokość kartonu: min. 40 mm
Parametry pracy
- Wydajność: do 1400 kartonów/h
- Zaklejanie: dół
- Wysokość transportera: 650 mm
- Prędkość transportera: 24 m/min
Taśma i zasilanie
- Rodzaj taśmy: PP / PVC
- Szerokość taśmy: 50 mm (opcja 75 mm)
- Zasilanie: 230V / 50Hz / 1Ph / 0,18 kW
Wymiary / masa (w zależności od wersji)
- Wymiary (L×W×H): 990×1037×810 mm lub 990×1096×810 mm
- Masa: 120 kg lub 130 kg
3) Zaklejarka klap górnych CT 303 SD – opis i zakres
Półautomatyczna zaklejarka do finalnego zamykania kartonu po napełnieniu: operator domyka górne klapy ręcznie i podaje karton do maszyny, a ta automatycznie zakleja górę i dół taśmą. Dzięki bocznym pasom karton jest stabilnie prowadzony, co poprawia jakość zaklejenia przy większym tempie pracy.
Zakres formatów (karton) – wersje
- Długość kartonu: 150 – ∞ mm
- Szerokość kartonu: 100–510 mm
- Wysokość kartonu: 100–510 mm
Parametry pracy
- Zaklejanie: góra i dół
- Wydajność: do ok. 1200–1400 kartonów/h (zależnie od wersji)
- Wysokość transportera: 650 mm
- Prędkość transportera: 24 m/min
- Wysokość pasów transportowych: 65 mm lub 90 mm (zależnie od wersji)
Taśma i zasilanie
- Rodzaj taśmy: PP / PVC
- Szerokość taśmy: 50 mm (opcja 75 mm)
- Zasilanie: 230V / 50Hz / 1Ph / 0,22 kW
Wymiary / masa (w zależności od wersji)
- Wymiary (L×W×H):
- 990×965×1428 mm
- 990×1146×1544 mm
- 990×1297×1694 mm
- Masa: 130 / 135 / 140 kg

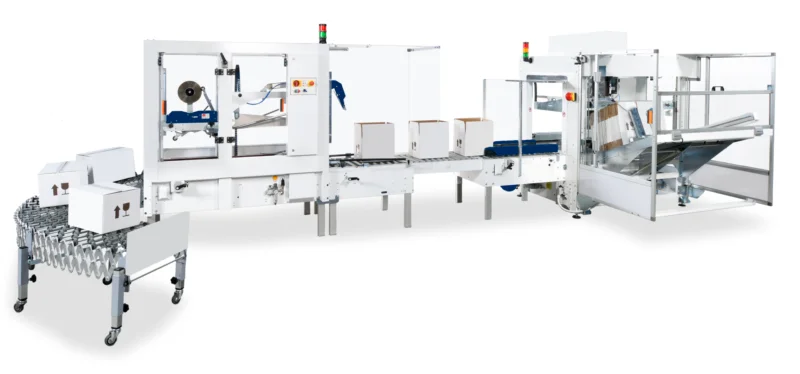

Jak działa kompletna linia (praktyczny układ)
- CT 3000 formuje karton i podaje go dalej.
- CT 302 SD zakleja spód, a karton trafia do strefy pakowania/napełniania (np. krótki transporter rolkowy gdzie pracownik lub cobot nakłada produkty do kartonu)
- Po napełnieniu karton przechodzi przez CT 303 SD, gdzie następuje finalne zaklejenie góry.
Wymagania instalacyjne (skrót)
- Wysokość transportu: w zaklejarkach 650 mm (ułatwia integrację w linii)
- CT 3000: 400V + sprężone powietrze 6 bar
- CT 302 SD / CT 303 SD: 230V
- Taśma: 50 mm (opcjonalnie 75 mm)
Zestaw 3 maszyn – ceny (NETTO)
- CT 3000 + CT 302 SD + CT 303 SD
Cena orientacyjna zestawu: 154 480 PLN netto/zestaw (bez kosztów dostawy i instalacji)
Warunki handlowe (standard)
Termin realizacji / dostępność
- Maszyny w standardzie mogą być dostępne od ręki (do potwierdzenia przy zamówieniu).
- Możliwość obejrzenia i przetestowania maszyny w Warszawie (prosimy o kontakt przed wizytą)
Gwarancja i dokumentacja
- Instrukcja obsługi i deklaracja zgodności w języku polskim.
- Gwarancja: zgodnie z warunkami oferty dla danej konfiguracji (standardowo 12 miesięcy; elementy eksploatacyjne wyłączone).
Media po stronie klienta
- Zapewnienie zasilania, sprężonego powietrza (dla CT 3000) oraz miejsca do montażu/uruchomienia.
